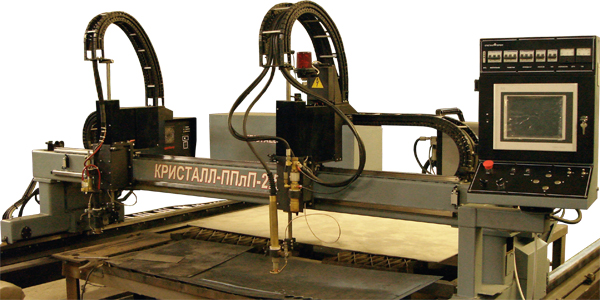

Машина «Кристалл МППлП-2,5» редназначена для автоматизированного раскроя листового металла шириной 2,5 м и длиной 6 м с выполнением разметки, плазменной и газокислородной резки. Конструктивно машина состоит из:
|
|
Установите Adobe Flash Player, если ваш браузер не отображает видео-ролик. |
Технические характеристики
| Наименование параметров | Значение |
| Наибольшая длина обрабатываемых листов металла, мм | 6000 |
| Наибольшая ширина обрабатываемых листов металла, мм | 2500 |
| Толщина обрабатываемых листов металла, микроплазма, мм чистовой рез разделительный рез |
от 0,8 до 25,0 до 35,0 |
| Толщина обрабатываемых листов металла, газокислородная резка, мм | от 5 до 100 |
| Точность воспроизведения заданного контура по ГОСТ 5614-74, мм | +/- 0,35 |
| Класс точности вырезаемых деталей по ГОСТ 14792-80 | Не ниже первого |
| Стабилизация зазора между резаком и разрезаемым листом | Автоматическая |
| Допуск на изменение установочного расстояния между резаком и разрезаемым листом с плоскостью ПН по ГОСТ 29903-74, мм, не более | +/- 0,5 |
| Cкорость перемещения, м /c (мм / мин): наибольшая (не менее) наименьшая (не более) |
0,133 (8000) 0,0167 (1) |
| Максимальная потребляемая мощность, кВА, не более | 30,0 |
| Количество плазменных резаков, шт | 1 |
| Количество газовых резаков, шт | 1 |
| Режим работы | Продолжительный |
| Масса машины в сухом виде, кг, не более | 2500 |
| Величина вертикального хода суппорта, мм, не менее | 160 |
| Скорость подъема - опускания резака, мм / мин | от 100 до 2400 |
| Напряжение питающей сети трехфазного переменного тока частотой 50 Гц с нулевым проводом, В | 380 (+10%, -15%) |
| Пределы регулирования рабочего тока режущей дуги, А | от 20 до 160 |
| Охлаждение резака | Воздушное |
| Габаритные размеры механизма исполнительного, мм, длина ширина высота, не более | 8400 х 3500 х 2200 |
| Площадь занимаемая машиной с учетом безопасных проходов, м2, не менее | 60 |
| Количество обслуживающего персонала (оператор машины), чел. | 1 |
| Температура, поддерживаемая в кабине модуля управления, °С | 20-25 |
|
Гарантийные обязательства Изготовитель гарантирует соответствие машины требованиям настоящих технических условий при соблюдении потребителем условий эксплуатации, хранения, транспортирования и монтажа. Гарантийный срок эксплуатации машины – один год со дня пуска в эксплуатацию, но не более 15 месяцев со дня отгрузки заказчику. Условия поставки и оплаты Предоплата в размере 90% стоимости контракта в течение 5 банковских дней, после подписания контракта. В стоимость контракта включена стоимость машины (90%) и стоимость пуско-наладочных работ (10%). Стоимость пуско-наладочных работ в размере 10% стоимости контракта Заказчик оплачивает в течение 10 банковских дней после подписания акта о приемке пуско-наладочных работ на площадях Заказчика. Машина поставляется в течение 90 календарных дней с момента зачисления аванса на расчётный счёт. |
