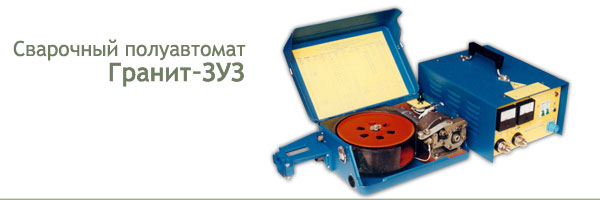

Сварочный полуавтомат Гранит-ЗУЗ

    Полуавтомат сварочный «Гранит 3У3» предназначен для дуговой сварки плавящимся электродом в углекислом газе постоянным током стальных корпусных конструкций во всех пространственных положениях, в том числе с применением еврокассет.

    Может быть использован для сварки конструкций из меди и медно-никелевых сплавов в аргоне или азоте.

    Полуавтомат «Гранит 3У3» по требованию заказчика может поставляться с 2-х или 4-х роликовым подающим механизмом, обеспечивающим сварку порошковой проволокой.

Схема режимов полуавтоматической дуговой сварки в среде углекислого газа

Скачать рекламный проспект в формате MS Word 2000 (.doc)

Скачать карту режимов дуговой сварки в формате Adobe Acrobat(.pdf)

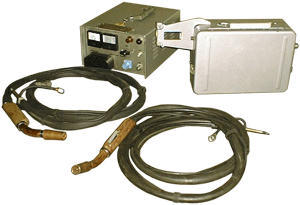

Гранит-ЗУЗ
Основные узлы полуавтомата:
  •     Блока управления, на передней панели которого расположены измерительные приборы для контроля сварочного процесса;

  •     Механизма подачи электродной проволоки, состоящего из редуктора с электродвигателем постоянного тока, кассеты, защитно-изоляционного стакана, тормозного устройства и клапана;

  •     Сварочной горелки «ГС-250» предназначенной для работы на токах до 250 А электродной проволокой диаметром 1,0; 1,2 мм;

  •     Сварочной горелки «ГС-400», предназначенной для работы на токах до 400 А, проволокой 1,4 ; 1,6 мм.

Технические характеристики

Наименование параметров Значение
Номинальное напряжение питающей сети:
     переменного тока
380
Род сварочного тока Постоянный
Номинальный сварочный ток при ПВ 60%, А 400
Пределы регулирования сварочного тока, А 100…400
Диаметр электродной проволоки, мм 1,0…1,6
Пределы регулирования скорости подачи электродной проволоки, м/ч:
   нижний предел, не более
   верхний предел, не менее

120
960
Длина проводов и шлангов между механизмом подачи и блоком управления, м 15,0
Длина проводов и шлангов между механизмом подачи и сварочной горелкой, м 2,5
Расход защитного газа при Р<2 кг/см2, л/мин 8…20
Масса электродной проволоки в кассете, кг 6,0
Масса сварочной горелки ГС-250 без шлангов и проводов, кг 0,45
Масса сварочной горелки ГС-400 без шлангов и проводов, кг 0,55
Масса блока управления, кг 18,5
Масса механизма подачи, кг 9,2
Габаритные размеры блока управления, мм 375х260х170
Габаритные размеры механизма подачи, мм 470х250х127
Масса полуавтомата (со шлангами и ЗИП), кг 65,0

Базовый комплект поставки

Обозначение Наименование Кол-во
Сборочные единицы
74.01.289.001.00 Механизм подачи проволоки 1
74.01.289.030.00 Блок управления 1
74.01.289.055.00 Жгут 1
74.01.289.058.00 Кабель сетевой 1
74.01.289.059.00 Кабель сварочный 1
74.01.289.002.00 Горелка сварочная «ГС-250» 1
Материалы
  Провод ПВЗ-4 380 ГОСТ 6323 2 м
Запасные и сменные части
74.01.289.003.00 Горелка сварочная «ГС-400» 1
740.6185.004-01 Втулка изоляционная 1
740.7055.008-02 Наконечник 1
740.7055.008-03 Наконечник 1
740.7133.029-01 Свеча 1
740.7444.008-02 Сопло 1
336.1.289.010.00 Водило (Применять при установке еврокассет) 1
336.1.289.001.14 Шайба (Применять при установке еврокассет) 1
Эксплутационная документация
74.01.289.000.00 ПС Паспорт 1

Стандартизация

Полуавтомат сварочный «Гранит-ЗУЗ» должен соответствовать требованиям технических условий ТУ У 29.2-13853980-079-2001 и комплекта конструкторской документации согласно спецификации 74.01.289.000.00.

Гарантийные обязательства

Предприятие-поставщик гарантирует соответствие качества полуавтомата сварочного «Гранит 3У3» требованиям технических условий ТУ У 29.2-13853980-079-2001 при соблюдении потребителем условий и правил транспортирования, хранения, монтажа, эксплуатации.

Гарантийный срок эксплуатации полуавтомата сварочного «Гранит 3У3» 1 год со дня ввода в эксплуатацию, но не позднее 15 месяцев со дня отгрузки заказчику.

Условия поставки и оплаты

Поставка оборудования осуществляется в течении 2-х недель после поступления предоплаты в размере 100% стоимости продукции.
