Комплект автоматов для дуговой сварки «А-1698»
 |

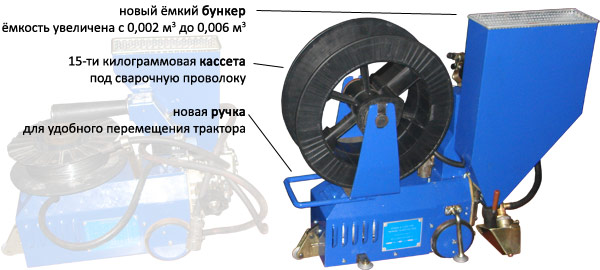

| Сравнительные характеристики | A1698 | A1698 новый |
| Ёмкость флюсов бункера, не менее | 0,002 м3 | 0,006 м3 |
| Масса автомата с полной кассетой и флюсоаппаратурой | 22кг | 31 кг |
| Масса электродной проволоки в кассете, не менее, кг | 5кг | 15 кг |

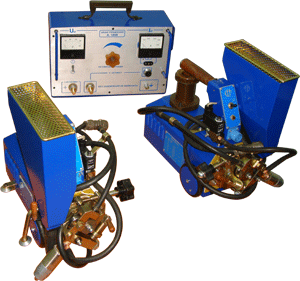

Общие сведенияАвтоматы «А-1698» предназначены для автоматической сварки прямолинейных угловых швов (тавровых соединений) в нижнем положении катетом 5-8 мм в среде углекислого газа или под слоем флюса. В комплект поставки входят: два автомата - левого и правого исполнения (для одновременной сварки с двух сторон), состоящие из тракторов, шкафов управления и кабелей. |
Преимущества
|
Автомат снабжен двумя типами мундштуков (с центральной и боковой газовой защитой) для сварки в среде защитного газа и одним мундштуком для сварки под слоем флюса. Положение мундштуков относительно шва регулируется корректором. Электрическая схема автомата питается непосредственно от сварочного напряжения величиной не более 40 В. Автоматы поставляются без сварочных источников или с источниками по заказу потребителя. Автоматы возможно использовать и для других целей: прямолинейной сварки полотнищ, в составе других изделий. Они обеспечивают многократное повышение производительности труда при сварке прямолинейных угловых швов (тавровых соединений). Основные узлы полуавтомата
Слежение за стенкой привариваемого профиля производится автоматически за счет обкатки по этой поверхности двух роликов от автомата, которые выставлены с определенным углом атаки, и таким образом обеспечивается точная подача сварочной проволоки в угол соединения. |
|
Трактор снабжен одним электродвигателем типа Д90С, который приводит в движение оба рабочих механизма – перемещение трактора и подачи электродной проволоки. Вращение приводных колес трактора обеспечивается сменными шестернями через червячную пару. Применение одного электродвигателя обеспечивает малые габариты трактора.
Исполнительным механизмом в автоматах служит малогабаритный трактор, на котором размещается кассета со сварочной проволокой. При перемещении трактора одновременно подается проволока и выполняется сварка.Технические характеристики
| Наименование параметров | Значение |
| Диапазон сварочных токов | 200…315 А |
| Диаметр электродной проволоки | 1,2…1,6 мм |
| Скорость подачи электродной проволоки | 4…9,5 м/мин |
| Габаритные размеры трактора | 235х290х420 мм |
| Масса трактора (без электродной проволоки и флюса бункера) | 16 кг |
| Скорость перемещения автомата | 0,25-0,9 м/мин |
| Расход защитного газа при давлении 2 кгс/см3 | 12-30 л/мин |
| Емкость флюсов бункера, не менее | 0,002 м3 |
| Масса автомата с полной кассетой и флюсоаппаратурой | 22 кг |
| Габаритные размеры (без катушки и флюсобункера) | 230-3,0 х 422-4,0 х 295-3,5 |
| Масса автомата без электродной проволоки и флюсоаппаратуры, кг | 16±0,5 |
| Масса с полной кассетой и флюсоаппаратурой, кг | 22±0,5 |
| Масса электродной проволоки в кассете, не менее, кг | 5 |
| Габаритные размеры шкафа управления, не менее | 176х390х275 |
| Масса шкафа управления, не более | 8,5 |
| % rоэффициент применяемости, не менее | 45 |
| н.ч. удельная технологическая себестоимость, не более | 600 |
Базовый комплект поставки
| Обозначение | Наименование | Кол-во |
| А 1698.00.01.000 | Малогабаритный сварочный трактор правого исполнения | 1 |
| А 1698.00.01.000-01 | Малогабаритный сварочный трактор левого исполнения | 1 |
| А 1698.02.00.000 | Пульт управления | 2 |
| А 1698.01.14.005 | Наконечник медный с отв. ∅ 1,2 | 2 |
| А 1698.01.14.005-01 | Наконечник медный с отв. ∅ 1,4 | 2 |
| А 1698.01.14.005-02 | Наконечник медный с отв. ∅ 1,6 | 2 |
| А 1698.01.14.001 | Наконечник приемный | 2 |
| А 1698.01.16.204 | Сопло для боковой газовой защиты | 1 |
| А 1698.01.14.002 | Сопло для центральной газовой защиты | 1 |
| А 1698.01.14.004 | Спираль | 2 |
| А 1698.01.16.200 | Мундштук правый | 1 |
| А 1698.01.16.200-01 | Мундштук левый | 1 |
| А 1698.01.00.200-01 | Кронштейн | 2 |
| 336. 1698.01.00.50 | Кронштейн | 2 |
| А 1698.01.16.100 | Кронштейн | 2 |
| А 1698.01.16.900 | Флюсоворонка правая | 1 |
| А 1698.01.16.900-01 | Флюсоворонка левая | 1 |
| А 1698.01.12.003 | Ролик подающий ∅ 35 | 2 |
| А 1698.01.12.003-01 | Ролик подающий ∅ 27 | 2 |
| А 1698.01.00.006 | Шестерня Z=52 | 2 |
| А 1698.01.00.002-02 | Шестерня Z=40 | 4 |
| А 1698.01.00.002 | Шестерня Z=28 | 2 |
| А 1698.01.00.006-01 | Шестерня Z=45- установлена на изделии | 2 |
| А 1698.01.00.002-01 | Шестерня Z=35- установлена на изделии | 2 |
| 336.1698.01.00.40-01 | Направляющая | 2 |
| 336.1698.01.00.001-01 | Кронштейн | 2 |
| Провода для сварочных цепей и цепей управления | ||
| А 1698.03.00.100 | Кабель силовой L=2 м. | 2 |
| А 1698.03.00.200 | Кабель силовой L=10 м. | 2 |
| А 1698.03.00.300 | Кабель управления L=10 м. | 2 |
| А 1698.03.00.400 | Кабель заземления L=2 м. | 2 |
| Эксплуатационная документация | ||
| А1698.00.00.000 ПС | Паспорт | 1 |
СтандартизацияКомплект автоматов должен соответствовать требованиям ГОСТ 8213, настоящих технических условий и комплекту конструкторской документации согласно спецификации А 1698.00.00.00. Гарантийные обязательства«Кристалл-Сервис» гарантирует соответствие качества комплекта автоматов требованиям настоящих технических условий, при соблюдении потребителем условий эксплуатации, хранения и транспортирования. Гарантийный срок эксплуатации комплекта автоматов – один год со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки заказчику. Гарантийный срок хранения и эксплуатации на комплектующие изделия – согласно нормативной и сопроводительной документации изготовителя. Условия поставки и оплатыПоставка оборудования осуществляется в течении 2-х недель после поступления предоплаты в размере 100% стоимости продукции. |
