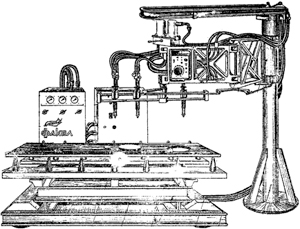

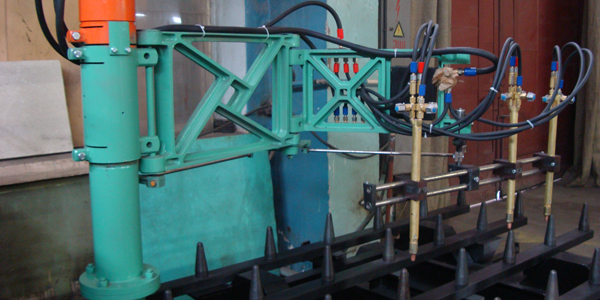

Газорежущая машина «Факел-1К»Машина газорежущая «Факел-1К» предназначена для фигурной и прямолинейной вырезки деталей 1 - 3 вертикальными резаками из листовой низкоуглеродистой стали толщиной от 5 до 160 мм, с автоматическим копированием по стальному шаблону толщиной 6…8 мм. Диапазон скоростей машин позволяет использовать ее для кислородной резки листов из титановых сплавов. Машина должна надежно работать в помещении с температурой окружающего воздуха от 274К (+1°С) до 313К (+40оС) при относительной влажности воздуха от 30 до 80 %. При вырезке заготовок сложной конфигурации в небольших количествах, машина эффективно заменяет штамповку, т.к. стоимость изготовления шаблона немного ниже стоимости изготовления штампа. Машина может наиболее эффективно использоваться при вырезке деталей и заготовок в большом количестве, т.к. при этом можно отработать технологический процесс, обеспечивающий высокую точность и чистоту обработки. |
|
Технические характеристики
| Наименование параметров | Значение |
| Размеры обрабатываемых листов, мм Наибольшая длина, не менее Наибольшая ширина, не менее Наибольшая толщина, не менее Наименьшая толщина, не более |
1500 (1000) 750 (1000) 160 5 |
| Точность воспроизведения заданного конту¬ра по ГОСТ 5614-74, мм, не хуже Для однорезакового варианта Для трехрезакового варианта |
± 0,5 ± 1,5 |
| Качество вырезаемой заготовки (детали) по ГОСТ 14792-80, не хуже | К 0320 |
| Наибольшая скорость перемещения резака, м/с (мм/мин), не менее | 0,033 (2000) |
| Наименьшая скорость перемещения резака, м/с (мм/мин), не более | 0,83x10-3(50) |
| Номинальная производительность на один резак при резке низкоуглеродистой стали толщиной 20 мм, м/ч, не менее | 30* |
| Неравномерность скорости перемещения резака, % | ± 10 |
| Количество одновременно работающих ре¬заков, шт | 1...3 |
| Потребляемая мощность, кВт, не более | 0,1 |
| Габариты машины, не более, м (мм) | 1,8x0,95x1,7 (1800x950x1700) |
| Масса машины без стола для укладки листов, не более, кг | 270 |
* - При непрерывном процессе резки
|
Гарантийные обязательства Кристалл-Сервис гарантирует соответствие машины требованиям настоящих технических условий при соблюдении потребителем условий эксплуатации, хранения, транспортирования и монтажа. Гарантийный срок эксплуатации машины — один год со дня пуска в эксплуатацию, но не более 15 месяцев со дня отгрузки заказчику. |
