Вертикальный консольно-фрезерный станок
«6Р12Б»

Гидравлический пресс для резины и пластмассы П483  усилием 63 тс

Общие сведения

Вертикальный консольно-фрезерный станок модели 6Р12Б представляет собой электрофицированный станок, обладающий высокой точностью и жестокостью.

Станок предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов торцевыми, цилиндрическими, концевыми, радиусными фрезами в условиях индивидуального и серийного производства. В серийном производстве, благодаря наличию полуавтоматических и автоматических циклов станок может успешно использоваться на работах операционного характера в поточных и автоматических линиях. На станке можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, нарезать зубчатые колеса и прочее. Фрезерование зубчатых колес, разверток, спиралей, контура кулачков и прочих деталей, требующих периодического или непрерывного поворота вокруг своей оси, производятся на данном станке с применением делительной головки или накладного круглого стола.

Благодаря наличию механизма выборки люфта в винтовой паре продольной подачи стола, на станке можно производить встречное и попутное фрезерование в режимах автоматического цикла. Наиболее эффективное использование станка достигается при обработке деталей методом скоростного фрезерования.

Благодаря повышенным числом оборотов /до 2500 об/мин/ на станке 6Р12Б, возможно фрезерование деталей из легких сплавов.

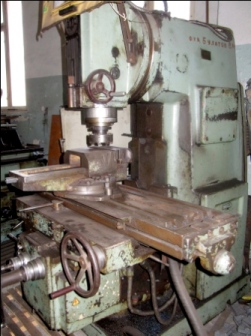

Вертикальный консольно-фрезерный станок «6Р12Б» произведен в 1991 году на Горьковском заводе фрезерных станков. На данный момент находится в рабочем состоянии.

Стоимость cтанка - 20 000

Технические характеристики

Наименование параметров Значение
Размеры рабочей поверхности стола
   Длина
   Ширина
1250 мм
320 мм
Число Т-образных пазов 3
Ширина Т-образных пазов
   Среднего
   Крайних
18А мм
18А мм
Расстояние между Т-образными пазами 70±0,4 мм
Пределы чисел оборотов шпинделя 50-2500 об/мин
Количество подач стола 18
Пределы продольных и поперечных подач стола 40-2000 мм/мин
Пределы вертикальных подач стола 13,3-666,6 мм/мин
Скорость быстрого продольного и поперечного перемещения стола 4600
Скорость быстрого вертикального стола 1533 мм/мин
Наибольшие хода стола:
   продольный ход стола, не менее
   поперечный ход стола, не менее
     от руки
     механически
   вертикальный ход стола, не менее

800 мм

250 мм
240 мм
420 мм
Габаритные размеры станка
   длина
   ширина
   высота

2340 мм
1840 мм
2020 мм
Вес станка 3,18 т
Максимальный вес обрабатываемых деталей 250 кг
Электродвигатель привода главного движения:
   тип
   мощность
   число оборотов

А02-52-4С2
7,5кВт
1460 об/мин
Электродвигатель привода подач:
   тип
   мощность
   число оборотов

А02-31-4С2
2,2 кВт
1430 об/мин
Электродвигатель насоса подачи охлаждающей жидкости:
   тип
   мощность
   число оборотов

ПА-22
0,125кВт
2800 об/мин
Суммарная мощность всех электродвигателей 12,325 кВт
