ВКСМ 1000-1-1 |
|
|

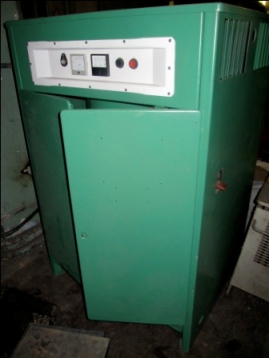

Многопостовый сварочный выпрямитель ВКСМ-1000-1-1 (ГОСТ 5.153-72) рассчитан на одновременное питание шести сварочных постов с номинальным током по 300 А каждый. Внешняя характеристика выпрямителя ВКСМ-1000 жесткая. Выпрямитель состоит из следующих основных узлов: силового понижающего трансформатора ТС, выпрямительного блока с вентилятором, пускорегулирующей и защитной аппаратуры. Трансформатор ТС - трехфазный, стержневого типа, обмотки выполнены из алюминиевых проводов. Первичная обмотка трансформатора соединена "треугольником", а вторичная, состоящая из двух трехфазных обмоток,- "звездой". Выпрямительный блок собран по шестиконтактной кольцевой схеме из кремниевых вентилей типа ВК-2-200. Пуско-регулирующая и защитная аппаратура состоит из автомата АВ и реле контроля вентиляции РКВ, автомат служит для защиты всей установки от коротких замыканий и отключения ее в случае пробоя одного из вентилей, реле - для прекращения работы без вентиляции и при неправильном направлении вращения вентилятора. Многопостовый сварочный выпрямитель ВКСМ-1000-1-1 произведен в 1972 году. На данный момент находится в рабочем состоянии. Стоимость ВКСМ - 10 000 |
Технические характеристики
| Наименование параметров | Значение |
| Напряжение питающей сети | 380 В |
| Номинальный сварочный ток (при ПР=100%) | 1000 А |
| Номинальное сварочное напряжение | 60 В |
| Напряжение холостого хода | 70 В |
| Коэффициент мощности (косинус "фи") | 0,9 |
| КПД | 0,87 % |
| Масса | 500 кг |
