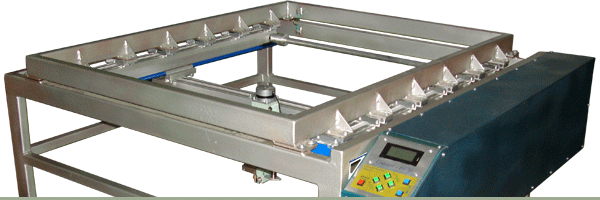

Трёхкоординатный гравировальный станок серии «Гранит»

Трёхкоординатный гравировальный станок серии «Гранит» позволит вам точно и быстро перенести произвольное изображение на полированные плиты из камня методом ударного гравирования.

Гравировка может производиться практически на любых камнях (мрамор, базальт, гранит, долерит, габбо и др.). Возможна гравировка на других материалах: металл и стекло.

Источником исходного изображения может быть фотография, рисунок, картина или компьютерный файл.

Стоимость гравировального станка со склада - $ 11.000

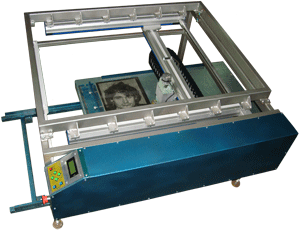

Гравировальная машина Гранит

Станок снабжен датчиком высоты ударной иглы над поверхностью заготовки, позволяющим автоматически поддерживать рабочий зазор во время нанесения изображения.

Каждый гравировальный станок комлпектуется рельсовым путём, тележкой для установки плит и съёмной рамкой для малогабаритных плиток.

В комплект поставки гравировального станка серии Гранит входят:

  • Станок гравировальный в сборе;
  • Тележка для плит толщиной от 50 мм со съёмной рамкой для вставок толщиной от 15 до 50 мм;
  • Путь рельсовый для тележки длиной 3500 мм;
  • Пять сменных гравировальных игл с натуральным алмазом;
  • Набор инструментов (щуп, отвёртка, гаечные ключи для технического обслуживания);
  • CD-ROM с программным обеспечением (см. инструкцию оператора во вложении) под Windows XP. Формат входных файлов *.bmp, *.jpg;
  • Комплект кабелей подключения (шнур питания, шнур USB);
  • Комплект документации.

Обучение оператора станка в течение до 4х рабочих дней в г. Николаеве включена в стоимость оборудования. Возможно обучение работе у Покупателя по отдельному договору.

Персональный компьютер в комплект поставки НЕ входит. Минимальные требования к компьютеру: Pentium 200, 128 Мб оперативной памяти, 40 Мб свободного места на диске, USB порт, Windows XP.

Максимальный размер изображения, наносимого за одну установку, составляет 64 см дволь станка и 76 см поперёк станка. При этом максимальный габарит обрабатываемой заготовки может быть до 107 см по ширине и баз ограничения по длине.

Технические характеристики

Наименование параметров Значение
Габаритные размеры станка (без рельсового пути)
   B
   L
   H

1300 мм
1200 мм
790 +/- 50 мм
Габаритные размеры платформы тележки 830 мм х 1200 мм
Длина рельсового пути* 3500 мм
Масса станка (без рельсового пути и тележки) 85 кг
Масса тележки со съёмной рамкой 44 кг
Масса рельсового пути 36 кг
Максимальное изображение за одну установку 640 мм х 760 мм
Толщина заготовки от 15 мм до 100 мм
Точность позиционирования +/- 0,03 мм
Число полутонов в изображении до 256
Глубина изображения до 0,5 мм
Производительность** Изображение 30 см х 40 см - 1...3 часа
Срок службы инструмента Не менее 20 изображений 30 см х 40 см при использовании алмазных игл
Напряжение питания 220 В / 50 Гц
Потребляемая мощность 300 Вт

* Длина рельсового пути может быть изменена по желанию Заказчика
** Зависит от режима работы

Премущества гравировального станка серии Гранит:

  • Жёсткая сварная конструкция станины обеспечивает высокую фактическую точность. Заявляемые значения точноcти другими производителями часто только отображают математический расчёт точности системы управления (теоретическое перемещение исполнительного механизма при выполнении одного шага двигателя), но фактическая точность может быть значительно ниже (из-за люфтов, колебания конструкции по всем направлениям вызванной в том числе и работой самого станка, и т.п.).
  • В станках серии Гранит используются линейные модули производства фирмы Isel (Германия) с ременным приводом и шаговыми двигателями. Данные модули обеспечивают высокую динамику станка (рабочее ускорение 1 м/сек2, скорость перебега до 400 мм/сек). Данное обстоятельство значительно сокращает время выполнения изображений с «окнами» (Портрет с рамкой, надписи и прочие изображения с необрабатываемыми участками между элементов изображений).
  • Станки серии Гранит являются портальными координатными столами. Это означает, что перемещение портала обеспечивают ДВЕ линейных направляющих, соединённых торсионным валом, установленных по краям портала. Это исключает колебания и перекосы портала.
  • Специально разработанная система управления для гравировальных станков серии Гранит. Специализированные узлы управления исполнительными механизмами станка точно согласованы по функциональности и быстродействию. Интерфейс подключения к компьютеру - USB является наиболее доступным в настоящее время. Программа управления работает непосредственно под Windows XP (без необходимости загружать компьютер под DOS, как это необходимо на некоторых аналоговых станках). При выполнении изображений на станке параллельно компьютер может использоваться для по
